KJG空心槳葉幹燥機

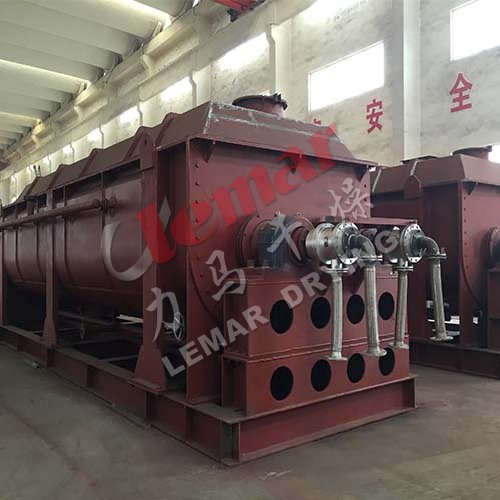

KJG空心槳葉幹燥機

產品詳情

  空心槳葉幹燥機是一種以熱傳導為主的臥式攪拌型連續幹燥設備。因攪拌葉片形似船槳，故稱槳葉幹燥機，國外也稱槽型幹燥機或攪拌幹燥機。

  因該設備幹燥所需要的熱量依靠熱傳導間接加熱，因此幹燥過程不需或隻需少量氣體以帶走濕份。極大地減少了被氣流帶走的這部分熱量損失，提高了熱量利用率，是一種節能型幹燥設備。 槳葉幹燥機廣泛應用於石油化工、化工、冶金、食品、醫藥、農藥等行業中粉狀、粒狀、濾餅狀、漿液狀物料的幹燥。

  常州力馬幹燥工程有限公司在吸收國內外先進技術的基礎上，進行改進、優化設計的楔型空心槳葉幹燥機，可對膏狀、顆粒狀、粉狀、漿狀物料間接加熱或冷卻，可完成幹燥、冷卻、加熱、滅菌、反應、低溫煆燒等單元操作。設備中特殊的楔型攪拌傳熱槳葉，具有較高的傳熱效率和傳熱麵自清潔功能。


  工作原理

  空心槳葉幹燥機傳熱麵有葉片、攪拌軸、壁麵等幾部分，而且葉片的傳熱麵積占很大一部分，所以設備結構緊湊，單位容積傳熱麵積大。另外，攪拌、混合使物料劇烈翻動，從而獲得很高的傳熱係數，因此占地麵積和空間都很小，節省了廠房基建費用。幹燥過程氣體用量少，流速低，被氣體帶走的粉塵量少，所以幹燥後氣體粉塵回收方便，回收設備體積小，可以節省設備投資。對於需要回收溶劑的幹燥過程，可以大大提高溶劑濃度。由於槳葉結構特殊，物料在幹燥過程中交替收到擠壓和鬆弛，強化了幹燥。幹燥室內物料的充滿率很高，可以達到80%-90%,物料的停留時間通過調節加料速度、攪拌軸轉速、物料充滿度等參數可調，從幾分鍾到幾小時內任意調節。另外，物料在幹燥機內從加料口向出料口運動基本呈活塞運動，停留時間分布窄，因而產品含水率均勻。槳葉在攪拌軸上有一定的軸向角度，因此可以連續幹燥物料。


  設備結構

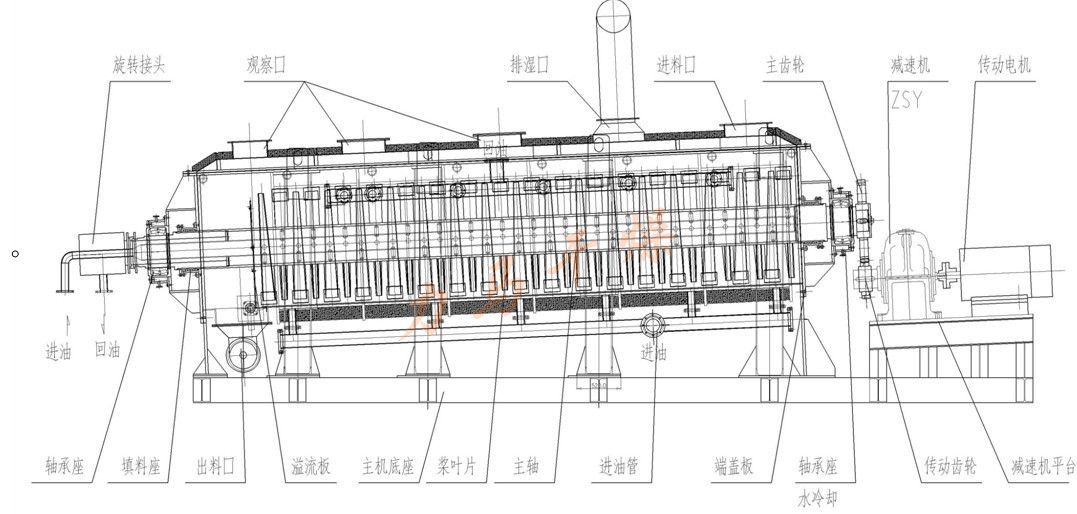

  以雙軸式為例介紹其結構(空心槳葉幹燥機可分為單、雙、四根) 。它由帶夾套的端麵呈W型殼體、上蓋、兩根有葉片的中空軸、兩端的端蓋、通有介質的旋轉接頭、金屬軟管以及包括齒輪、鏈輪的傳動機構等部件組成。

  設備的核心是兩根空心軸和焊在軸上的空心攪拌槳葉。槳葉形狀為楔形的空心半圓形，可以通入加熱介質。除了起攪拌作用外，也是設備的的傳熱體。槳葉的兩主要傳熱側麵成斜麵，因此當物料與斜麵接觸時，隨著葉片的旋轉，顆粒很快就從斜麵滑開，使傳熱表麵不斷更新，強化了傳熱。在槳葉的三角形底部設有刮板，以將沉積於殼底的物料刮起，防止產生死角。

  槳葉的排布和各部位尺寸均有一定要求，而且在進料區、幹燥區、排料區除槳葉外，另設有輔助機構，以保證整機操作穩定，幹燥均（jun1）勻。此外，停留時間亦可調節。


  設備特點

  槳葉幹燥機主要特點有：

  1、設備結構緊湊，有效傳熱麵積大，占地麵積小

  2、攪拌均勻、熱效率高、幹燥效果好

  3、槳葉軸可相互齧合，具有自清理作用，可防止物料粘壁

  4、能耗低，操作費用小

  5、粉塵夾帶小、物料損耗少

  6、間接加熱、不汙染物料

  7、槳葉軸轉速低、不破壞產品形狀及性質

  8、設備操作彈性大，運行平穩可靠


  應用


  槳葉幹燥機已成功地用於食品、化工、石化、染料、工業汙泥等領域。設備傳熱、冷卻、攪拌的特性使之可以完成以下單元操作：煆燒（低溫）、冷卻、幹燥（溶劑回收）、加熱（融化）、反應和滅菌。攪拌 槳葉同時又是傳熱麵，使單位有效容積內傳熱麵積增大，縮短了處理時間。楔型槳葉傳熱麵又具有自清潔功能。壓縮--膨脹攪拌功能使物料混和均勻。物料沿軸向成"活塞流"運動，在軸向區間內，物料的溫度、濕度、混合度梯度很小。

  用導熱油做熱介質，槳葉幹燥機可完成低溫煆燒工作。如：二水硫酸鈣（CaSO4·2H2O）煆燒轉化為半水硫酸鈣（CaSO4·1/2H2O）。碳酸氫鈉（NaHCO3）經煆燒 轉化為純堿（Na2CO3）等。

  通入冷卻介質，如水、冷卻鹽水等即可用來冷卻。如：使用於純堿行業的槳葉式涼堿機，取代老式的空氣冷卻涼堿機，節省了能源及尾氣處理設備，降低了操作費用 ，還可用於鈦白粉、鎳鐵合金粉及各種粉粒狀物料的冷卻。在單台機裏可以將物料從1000℃冷卻到小於40℃。

  幹燥,設備^主要的功能，不使用熱空氣，使溶劑回收、能源消耗、環境控製處於易處理的理想狀態。對需回收溶劑、易燃易氧化熱敏性物料尤為適應。已廣泛用於精細化工、石化、染料行業。

  軸向區間內，溫度、濕度、混合度的均勻性，使得設備可用來加熱或融化，或進行一些固體物料反應。在複合肥及變性澱粉行業均已成功使用。 槳葉幹燥機可用來對食物和麵粉進行滅菌處理。單位有效容積內大的加熱麵積，很快就將物料加熱到滅菌溫度，避免了長時間加熱而改變物料品質。


  適應物料


  1、石化行業：聚烯烴粉體、聚碳酸酯樹脂、高、低密度聚乙烯、線型低密度聚乙烯、聚縮醛顆粒、尼龍6、尼龍66、尼龍12、醋酸纖維、聚苯硫醚、丙烯基樹脂、工程塑料、聚氯乙烯、聚乙烯醇、聚苯乙烯、聚丙烯、聚脂、聚甲醛、苯乙烯~丙烯腈共聚、乙烯~丙烯共聚。

  2、環保行業：PTA汙泥、電鍍下水汙泥、鍋爐煙灰、製藥廠廢渣、糖廠廢渣、味精廠廢渣、煤灰。

  3、飼料行業：醬油渣、骨基飼料、酒糟、食品下角料、蘋果渣、橘子皮、豆粕、雞骨飼料、魚粉、飼料添加劑、生物渣泥。

  4、食品行業：澱粉、可可豆、玉米粒、食鹽、變性澱粉、藥品。

  5、化工行業：純堿、氮磷鉀複合肥、高嶺土、膨潤土、白碳黑、碳黑、磷石膏、氧化氟化鈉、硝酸、鈣、碳酸鎂、氰化鈉、氫氧化鋁、硫酸鋇、硫酸鈣、碳酸鈣、染料、分子篩、皂素。


  特性參數表


型 號

KJG-2.7

KJG-9

KJG-13

KJG-18

KJG-24

KJG-29

KJG-36

KJG-41

傳熱麵積m2

2.7

9

13

18

24

29

36

41

有效容積m3

0.06

0.32

0.59

1.09

1.53

1.85

2.42

2.8

轉速範圍r.p.m

15-30

10-25

10-25

10-20

10-20

10-20

10-20

10-20

功 率kw

2.2

4.0

5.5

7.5

11

11

15

15

器體寬A mm

306

584

762

940

1118

1118

1296

1296

總寬B mm

736

841

1066

1320

1474

1474

1676

1676

器體長C mm

1956

2820

3048

3328

3454

4114

4115

4724

總長D mm

2972

4876

5486

5918

6147

6808

6960

7570

進出料距E mm

1752

2540

2768

3048

3150

3810

3810

4420

中心高F mm

380

380

534

610

762

762

915

915

總高G mm

762

838

1092

1270

1524

1524

1778

1778

進汽口N吋

(2)3/4

(2)3/4

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1

出水口O吋

(2)3/4

(2)3/4

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1

(2) 1



型 號

KJG-48

KJG-52

KJG-62

KJG-68

KJG-73

KJG-81

KJG-87

KJG-95

KJG-110

傳熱麵積m2

48

52

62

68

73

81

87

95

110

有效容積m3

3.54

3.96

4.79

5.21

5.78

6.43

7.39

8.07

9.46

轉速範圍r.p.m

10-20

10-20

10-20

10-20

5-15

5-15

5-15

5-15

5-10

功 率kw

30

30

45

45

55

55

75

75

95

器體寬A mm

1474

1474

1651

1652

1828

1828

2032

2032

2210

總寬B mm

1854

1854

2134

2134

2286

2286

2438

2438

2668

器體長C mm

4724

5258

5410

5842

5461

6020

5537

6124

6122

總長D mm

7772

8306

8865

9296

9119

9678

9119

9704

9880

進出料距E mm

4420

4954

4953

5384

5004

5562

5080

5664

5664

中心高F mm

1066

1066

1220

1220

1220

1220

1220

1220

1220

總高G mm

2032

2032

2362

2362

2464

2464

2566

2566

2668

進汽口N吋

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)2

(2)2

(2)2

出水口O吋

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)11/2

(2)2

(2)2
